調節閥 氣動調節閥
更新：2022/9/16 9:35:45??????點擊：
- 品牌：???工開閥門
- 型號：???ZJHF
產品介紹
ZJHF、ZJHH氣動薄膜三通調節閥
應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
ZJHF、ZJHH氣動薄膜三通調節閥特點：
采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。氣動薄膜三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
ZJHF、ZJHH氣動薄膜三通調節閥性能：
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
|
分流 |
|
|
|
|
|
85 |
135 |
|
|
額定行程L（mm） |
16 |
25 |
40 |
|||||
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
|||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
|||||||
|
固有流量特性 |
直線、拋物線 |
|||||||
|
固有可調比R |
30：1 |
|||||||
|
工作溫度t（℃） |
普通型：鑄鐵-20～200、鑄鋼-40～250、鑄不銹鋼-60～250 |
|||||||
|
兩種介質溫度差t（℃） |
鑄鐵≤150、鑄鋼和鑄不銹鋼≤200 |
|||||||
|
信號范圍Pr（kpa） |
20～100 |
|||||||
|
氣源壓力Ps（MPa） |
0.14～0.4 |
|||||||
|
允許泄漏量l/h |
10-4×閥額定容量 |
|||||||
|
允許壓差△P（MPa） |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
|
ZJHF、ZJHH氣動薄膜三通調節閥零部件材料表：
|
零件名稱 |
材料 |
|
閥 體 |
HT200 |
|
ZG230-450 |
|
|
ZG1Cr18Ni9Ti |
|
|
閥芯、閥座、閥桿 |
1Cr18Ni9 |
|
密封墊 |
橡膠石棉板 |
|
不銹鋼纏繞墊 |
|
|
填料 |
聚四氟乙烯 |
|
上下膜蓋 |
A3鋼板 |
|
膜片 |
35CrMoA |
|
35、A3 |
|
|
支架、頂盤 |
HT200 |
|
壓縮彈簧 |
60Si2Mn |
|
波紡薄膜 |
5806膠夾480D尼龍66網眼布 |

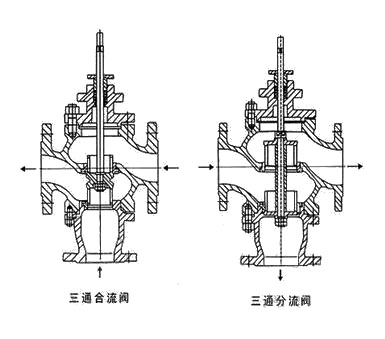

ZJHF、ZJHH氣動薄膜三通調節閥結構：（圖）
ZJHF、ZJHH氣動薄膜三通調節閥外觀尺寸：
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
|
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
|
|
H1(mm) |
PN1.6MPa |
140 |
150 |
160 |
180 |
200 |
220 |
220 |
256 |
278 |
|
PN4.0MPa |
150 |
160 |
170 |
190 |
220 |
232 |
256 |
295 |
313 |
|
|
PN6.4MPa |
160 |
170 |
180 |
200 |
220 |
242 |
266 |
300 |
318 |
|
|
H(mm) |
普通型 |
435 |
441 |
465 |
480 |
584 |
585 |
575 |
762 |
772 |
|
散熱片型 |
565 |
571 |
595 |
610 |
631 |
748 |
738 |
961 |
971 |
|
|
D(mm) |
285 |
360 |
470 |
|||||||
|
重量(KG) |
72 |
75 |
81 |
88 |
135 |
158 |
190 |
262 |
322 |
|
ZJHF、ZJHH氣動薄膜三通調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
