產品介紹
KHSC電動套筒調節閥
適用于高壓差級易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閥蒸和空化的破壞。閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
KHSC電動套筒調節閥特點：
1.采用平衡式結構, 閥前后介質壓差對閥瓣產生的不平衡力非常小, 相同工況下同類型閥門所需要的執行機構推力小, 所以其閥桿直徑比單座非平衡閥設計或選擇更小。
2.閥桿與填料之間的摩擦力比較小, 減小了閥門動作的阻力, 且閥桿和填料的磨損也小, 使用壽命增加。另外, 較小直徑的閥桿在中高溫時熱脹冷縮變化量小, 避免了在中高溫時閥桿與填料之間摩擦力增大或互相抱卡塞住的情況發生。
3.由于新型套筒閥是平衡式結構, 與非平衡式的直通單座閥比較, 所配置的執行機構可以比較小, 但卻可以克服比直通單座調節閥高的介質壓差。例如, DN200/ DN250/ DN300 的新型套筒調節閥只需配置C60 氣缸式執行機構, 不需要更大的氣缸執行機構。較大閥座直徑時, 允許工作壓差是相同配置直通單座調節閥的2 倍左右, 也可配置薄膜式執行機構和防爆電動執行機構。
4.新型套筒調節閥采用自對中無螺紋卡入式閥座結構和模塊化設計, 閥門拆裝方便, 并能達到Ⅳ級以上泄漏量標準。
5.在150℃以下時, 金屬硬密封可以達到Ⅳ級以上泄漏量標準, 聚四氟乙烯軟密封可以達到Ⅵ級泄漏量標準。DN200/ DN250/ DN300 的新型套筒調節閥使用壽命高于直通單座調節閥。
KHSC電動套筒調節閥性能：
|
公稱通徑 |
DN40-DN300 (11/2″-12″) |
閥作用型式 |
氣關式（正作用執行機構）或氣開式（反作用執行機構） |
|
公稱壓力 |
PN1.0～PN6.4MPa(CLASS125Lb～CLASS600Lb)(10K～40K) |
附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構 |
|
連接方式 |
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型 |
閥體型式 |
直通單座套筒型鑄造球型閥 |
|
適用溫度 |
常溫型（P）：-17～+230℃。伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃。伸長Ⅱ型（E2I）：-100～-45℃。伸長Ⅱ型（E2W）：-196～-100℃ |
閥芯型式 |
單座套筒式柱塞型閥芯 |
|
驅動方式 |
氣動 |
流量特性 |
線性特性 |
|
機構型式 |
多彈簧氣動薄膜執行機構 |
泄漏量 |
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級 |
|
彈簧范圍 |
20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） |
回差 |
全行程的≤1%(帶定位器)，≤3%（不帶定位器） |
|
供氣壓力 |
140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
|
基本誤差 |
全行程的≤±1%(帶定位器)， ≤±5%（不帶定位器） |
|
氣源接口 |
Rc1/4” |
可調范圍 |
25：1或50：1
|
|
環境溫度 |
-30～+70℃ |
套筒形式 |
分離式套筒 |
KHSC電動套筒調節閥零部件材料表：
|
填料 |
閥體、閥蓋 |
膜片 |
密封圈 |
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
丁腈橡膠 |
KHSC電動套筒調節閥結構：（圖）

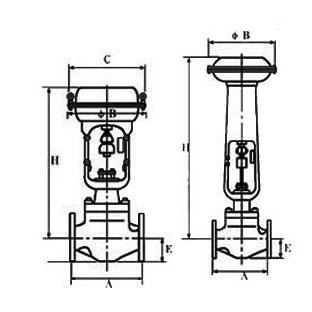

KHSC電動套筒調節閥外觀尺寸：
|
公稱通徑 |
A |
|||||||
|
ANSI 125FF、PN1.6 |
JIS 16K RF |
ANSI 300RF |
JIS 600 RF |
JIS 16K |
JIS 20K |
JIS 30K |
JIS 40K |
|
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
|
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
KHSC電動套筒調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯系電話。
