高壓平板閘閥
更新：2022/7/5 14:45:42??????點擊：
- 品牌：???工開閥門
- 型號：???ZF43Y
產品介紹
ZF43Y高壓平板閘閥特點：
1、產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2、.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3、支管兩端為對焊連接，適應不同的接管要求。
4、閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5、高溫耐壓部件采用 耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。
ZF43Y高壓平板閘閥性能：
|
壓力等級 |
常溫試驗壓力 |
適用溫度℃ |
適用介質 |
|
|||
|
氣體密封 |
液體密封 |
氣體溫度 |
基本型 |
型號前加"K" |
|||
|
公稱壓力 |
1.6 |
1.76 |
1.76 |
2.4 |
-29～121℃或按用戶要求 |
石油、天然氣成品油等 |
含H2S、CO2的天然氣、石油等 |
|
2.5 |
2.75 |
2.75 |
3.75 |
||||
|
4.0 |
4.4 |
4.4 |
6.0 |
||||
|
6.4 |
7.04 |
7.04 |
9.6 |
||||
|
10.0 |
11.0 |
11.0 |
15.0 |
||||
|
16.0 |
17.6 |
17.6 |
24.0 |
||||
|
磅級 |
150 |
2.07 |
2.07 |
2.93 |
|||
|
300 |
5.52 |
5.52 |
7.58 |
||||
|
400 |
7.31 |
7.31 |
10.0 |
||||
|
600 |
11.03 |
11.03 |
1 |
||||
ZF43Y高壓平板閘閥零部件材料表：
|
零件名稱 |
閥體、閥蓋 |
閘板 |
閥座 |
閥桿 |
閥桿螺母 |
密封圈 |
○形密封圈 |
||
|
鑄件 |
板焊件 |
||||||||
|
材料 |
非腐蝕介質 |
WCB |
碳鋼或低合金鋼板 l |
碳鋼板（MoS2處理） 2Cr13 carbon steel lathy (MoS2 dealwith) |
碳鋼（表面進行特殊處理） |
碳鋼、合金鋼（表面進行特殊處理） |
鋁黃銅 |
聚四氟乙烯PTFE |
丁腈橡膠 |
|
含硫介質 |
A351 CF3M |
304 316L |
318鋼 |
增強聚四氟乙烯 R-teflon |
氟橡膠 |
||||

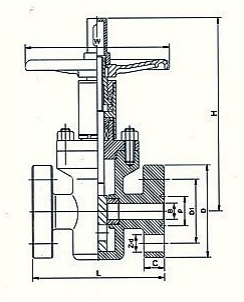

ZF43Y高壓平板閘閥結構：（圖）
ZF43Y高壓平板閘閥外觀尺寸：
|
公稱壓力PN (MPa) |
公稱通徑DN(mm) |
外形尺寸 |
|||||||||
|
L |
H |
Dn |
D1 |
D |
b |
Z-Φd |
D0 |
||||
|
16 20 |
25 |
210 |
205 |
25 |
50.8 |
150 |
29 |
4-26 |
200 |
||
|
32 |
230 |
220 |
29 |
60.32 |
160 |
29 |
4-26 |
240 |
|||
|
40 |
260 |
254 |
36 |
68.27 |
180 |
32 |
4-30 |
280 |
|||
|
50 |
300 |
312 |
45 |
95.25 |
215 |
39 |
8-26 |
300 |
|||
|
65 |
340 |
330 |
58 |
107.95 |
245 |
42 |
8-30 |
320 |
|||
|
80 |
390 |
411 |
72 |
123.82 |
240 |
39 |
8-26 |
360 |
|||
|
100 |
450 |
443 |
90 |
149.22 |
295 |
45 |
8-33 |
400 |
|||
|
150 |
600 |
605 |
135 |
211.15 |
380 |
56 |
12-33 |
600 |
|||
|
200 |
750 |
710 |
180 |
269.88 |
470 |
64 |
12-39 |
650 |
|||
|
25 35 |
25 |
210 |
205 |
23 |
50.8 |
150 |
29 |
4-26 |
200 |
||
|
32 |
230 |
220 |
29 |
60,32 |
160 |
29 |
4-26 |
240 |
|||
|
40 |
260 |
254 |
36 |
68.27 |
180 |
32 |
4-30 |
280 |
|||
|
50 |
300 |
312 |
45 |
95.25 |
215 |
39 |
8-26 |
300 |
|||
|
65 |
340 |
330 |
58 |
107.95 |
245 |
42 |
8-30 |
320 |
|||
|
80 |
390 |
41 1 |
72 |
136.52 |
265 |
48 |
8-33 |
360 |
|||
|
100 |
450 |
443 |
90 |
161.92 |
310 |
55 |
8-36 |
400 |
|||
|
150 |
600 |
605 |
135 |
211.18 |
395 |
83 |
12-39 |
600 |
|||
|
200 |
750 |
710 |
180 |
269.88 |
485 |
92 |
12-45 |
650 |
|||
|
45 |
25 |
210 |
205 |
23 |
60.32 |
160 |
35 |
4-26 |
200 |
||
|
32 |
230 |
220 |
29 |
72.24 |
185 |
39 |
4-30 |
240 |
|||
|
40 |
260 |
254 |
36 |
82.55 |
205 |
45 |
4-33 |
280 |
|||
|
50 |
300 |
312 |
45 |
101.6 |
235 |
51 |
8-30 |
300 |
|||
|
65 |
340 |
330 |
58 |
111.12 |
265 |
58 |
8-33 |
320 |
|||
|
80 |
390 |
411 |
72 |
127.OO |
305 |
67 |
8-36 |
360 |
|||
|
100 |
450 |
443 |
90 |
157.18 |
355 |
77 |
8-42 |
400 |
|||
|
150 |
600 |
605 |
135 |
228.60 |
485 |
108 |
8-55 |
600 |
|||
|
200 |
750 |
710 |
180 |
279.40 |
438 |
550 |
127 |
12-55 |
650 |
||
ZF43Y高壓平板閘閥同類產品：
ZF43Y高壓平板閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
