止回閥 緩沖止回閥
更新：2022/7/29 10:05:55??????點擊：
- 品牌：???工開閥門
- 型號：???HH47X
產品介紹
HH47X緩沖止回閥
主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的最佳產品。
HH47X緩沖止回閥技術參數：
|
型號 |
公稱壓力 |
試驗壓力Ps(MPa) |
工作壓力 |
介質溫度 |
適用介質 |
|
|
殼體 |
密封 |
|||||
|
HH47X |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品 |
|
1.6 |
2.4 |
1.75 |
1.6 |
|||
|
2.5 |
3.75 |
2.75 |
2.5 |
|||
HH47X緩沖止回閥零部件材料表：
|
零件名稱 |
閥體 |
蝶 板 |
密封圈 |
閥桿 |
填料 |
|
材料 |
灰鑄鐵 |
灰鑄鐵、鑄鋼、球墨鑄鐵 |
丁腈耐油橡膠、 |
不銹鋼 |
聚四氟乙烯 |

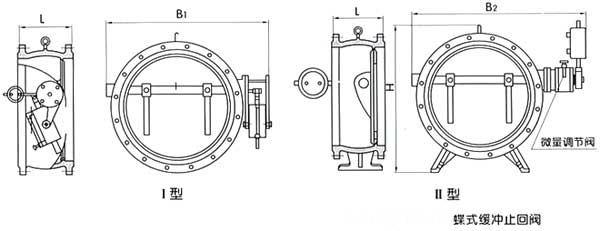

HH47X緩沖止回閥結構：（圖）
HH47X緩沖止回閥外觀尺寸：
|
公稱通徑 |
尺 寸 |
|||
|
L |
H |
B1 |
B2 |
|
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |
HH47X緩沖止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
