型滑閥
更新：2022/7/5 11:48:12??????點擊：
- 品牌：???工開閥門
- 型號：???HF
產品介紹
HF型滑閥特點： 該滑閥主要由門框、滑板密封圈及可調式鍥形壓塊等部件所組成，具有構造簡單、堅固耐用、安裝方便等特點。
滑閥安裝法蘭式墻管上、閘板設于迎水面。
HF型滑閥性能：
|
滑閥壓向門框允許壓力 |
0.1Mpa |
|
滑閥壓離向門框允許壓力 |
0.02Mpa |
|
密封工作部位滲漏量不大于 |
1.25L/min.m |
HF型滑閥零部件材料表：
|
閥板 |
銅座圈 |
手輪 |
支座 |
螺桿 |
滑閥座 |
|
不銹鋼 |
黃銅 |
碳鋼 |
碳鋼 |
45鋼 |
碳鋼 |

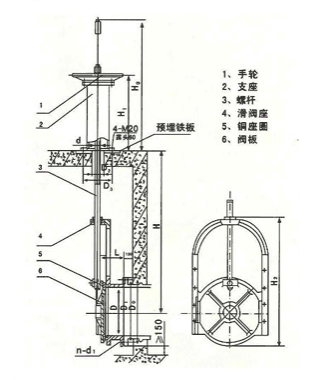

HF型滑閥結構：（圖）
HF型滑閥外觀尺寸：
|
D |
￠300 |
￠400 |
￠600 |
￠800 |
￠1000 |
￠1200 |
|
D0 |
￠440 |
￠565 |
￠780 |
￠1015 |
￠1250 |
￠1390 |
|
D1 |
￠400 |
￠515 |
￠725 |
￠950 |
￠1120 |
￠1330 |
|
D2 |
￠120 |
￠120 |
￠120 |
￠150 |
￠150 |
￠150 |
|
D3 |
￠290 |
￠290 |
￠290 |
￠300 |
￠300 |
￠300 |
|
H |
1500-5000 |
2000-5000 |
||||
|
H0 |
1380 |
1480 |
1680 |
2030 |
2330 |
2430 |
|
H1 |
885 |
885 |
885 |
905 |
905 |
905 |
|
H2 |
865 |
1065 |
1490 |
2225 |
2305 |
2509 |
|
L |
242 |
254 |
295 |
400 |
345 |
355 |
|
d |
￠42 |
￠42 |
￠42 |
￠60 |
￠70 |
￠70 |
|
n-d1 |
12-￠23 |
16-￠23 |
20-￠30 |
24-￠30 |
28-￠30 |
32-￠30 |
HF型滑閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
GY系列剛性葉輪給料機定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
